Hogyan lehet csatlakoztatni egy Ethernet -kábelt egy CCTV rendszerhez?

Az Ethernet -kábel csatlakoztatása a CCTV rendszerhez egy megbízható és hatékony megfigyelési hálózat létrehozásának döntő lépése. Ethernet kábel -szállítójaként első kézből tanúi voltam ennek a folyamatnak a fontosságát és annak hatását a CCTV beállításának teljes teljesítményére. Ebben a blogbejegyzésben végigvezeti Önt az Ethernet kábel CCTV rendszerhez való csatlakoztatásának lépésről lépésre, biztosítva, hogy bizalommal állítsa be a megfigyelő hálózatot.

Az alapok megértése

Mielőtt belemerülnénk a tényleges csatlakozási folyamatba, elengedhetetlen megérteni a CCTV rendszerben részt vevő alapkomponenseket és azt, hogy az Ethernet kábelek hogyan illeszkednek a képhez. Egy tipikus CCTV rendszer kamerákból, hálózati videofelvevőből (NVR) és egy monitorból vagy megjelenítésből áll. A kamerák videofelvételeket rögzítenek, amelyet ezután továbbítanak az NVR -hez tárolás és kezelés céljából. Az NVR viszont csatlakoztatható egy monitorhoz vagy kijelzőhöz a rögzített felvételek megtekintéséhez.

Az Ethernet kábelek létfontosságú szerepet játszanak ebben a beállításban azáltal, hogy nagysebességű és megbízható kapcsolatot biztosítanak a kamerák, az NVR és más hálózati eszközök között. Képesek nagy mennyiségű adatot továbbítani nagy távolságokon, így ideálisak a CCTV rendszerekhez, amelyek magas színvonalú video streaminget és tárolást igényelnek.

A CCTV rendszerek Ethernet -kábelek típusai

A piacon többféle Ethernet -kábel érhető el, mindegyik saját funkciókkal és előírásokkal rendelkezik. A CCTV rendszer Ethernet -kábelének kiválasztásakor fontos figyelembe venni olyan tényezőket, mint például a kamerák és az NVR közötti távolság, a rendszer sávszélesség -követelményei és a kábel telepítésének környezete.

• Cat5e kábel: Ez egy népszerű választás a CCTV rendszerek számára, megfizethetősége és kompatibilitása miatt a legtöbb hálózati eszközzel. A CAT5E kábelek másodpercenként legfeljebb 1 gigabites (GBPS) sebességet képesek támogatni, és akár 100 méter távolságra is felhasználhatók.
• CAT6 -kábel: A CAT6 kábelek magasabb teljesítményt nyújtanak, mint a CAT5E kábelek, akár 10 Gbps sebességgel és jobb interferencia ellenállással. Ideálisak olyan CCTV rendszerekhez, amelyek nagy sávszélességű video streaming-et és tárolást igényelnek, valamint az elektromágneses interferencia magas szintű telepítéséhez.
• Cat6a kábel: A CAT6 kábelekhez hasonlóan a CAT6A kábelek még nagyobb teljesítményt nyújtanak, akár 10 Gbps sebességgel (akár 100 méter) is. Úgy tervezték, hogy támogassák a legújabb hálózati technológiákat, és alkalmasak a nagyszabású CCTV-telepítésekhez.

Ethernet kábel -beszállítóként széles választékot kínálunkUTP beltéri kábelekamelyeket kifejezetten a CCTV rendszerekhez terveztek. Kábeleink kiváló minőségű anyagokból készülnek, és a megbízható teljesítmény és a tartósság biztosítása érdekében teszteljük.

Lépésről lépésre az Ethernet-kábel csatlakoztatásához a CCTV rendszerhez

Most, hogy alapvető ismerete van az érintett alkatrészekről és a rendelkezésre álló Ethernet-kábelek típusairól, sétáljunk át az Ethernet kábel CCTV rendszerhez való csatlakoztatásának lépésről lépésre.

1. lépés: Gyűjtse össze a szükséges szerszámokat és berendezéseket

A telepítési folyamat megkezdése előtt ellenőrizze, hogy az összes szükséges szerszám és berendezés kéznél van -e. Ez magában foglalhatja:

• Ethernet kábelek
• Hálózati videofelvevő (NVR)
• CCTV kamerák
• Tápegység a kamerákhoz
• Csavarhúzó
• Kábelkötegek vagy klipek

2. lépés: Tervezze meg a kábel útvonalat

Óvatosan tervezze meg az Ethernet kábelek útvonalát annak biztosítása érdekében, hogy azokat úgy telepítsék, hogy minimalizálják az interferenciát és a károsodást. Kerülje a kábelek elektromágneses interferencia forrásainak, például tápkábelek vagy fluoreszkáló lámpák közelében történő működtetését. Használjon kábelkötéseket vagy klipeket a kábelek rögzítéséhez az út mentén, és megakadályozza, hogy megsemmisüljenek vagy összezavarodjanak.

3. lépés: Csatlakoztassa a kamerákat az Ethernet kábelekhez

Kezdje úgy, hogy az Ethernet -kábel egyik végét az Ethernet porthoz csatlakoztatja az egyes CCTV kamerák hátulján. Győződjön meg arról, hogy a kábel biztonságosan csatlakoztatva van -e, és hogy a csatlakozó megfelelően van -e. Ha a kameráinak energiát igényel az Ethernet (POE) felett, akkor PoE injektorral vagy POE kapcsolóval lehet használni a kamerák energiáját az Ethernet kábellel.

4. lépés: Csatlakoztassa az Ethernet kábeleket az NVR -hez

Ezután csatlakoztassa az Ethernet kábelek másik végét az NVR Ethernet portjaihoz. Ismét győződjön meg arról, hogy a kábelek biztonságosan van -e csatlakoztatva, és hogy a csatlakozók megfelelően üljenek -e. Ha az NVR -nek több Ethernet portja van, akkor több kamerát csatlakoztathat az NVR -hez egy hálózati kapcsoló segítségével.

5. lépés: Teljesítmény a rendszeren

Miután az összes kábel csatlakoztatva volt, a CCTV kamerák és az NVR bekapcsolása. Várja meg, amíg a rendszer elindul és inicializálódik. Látnia kell, hogy a kamerák megjelennek az NVR kijelző vagy megfigyelő szoftverén.

6. lépés: Konfigurálja a rendszert

Miután a rendszer bekapcsol, előfordulhat, hogy konfigurálnia kell az NVR és a kamerák beállításait annak biztosítása érdekében, hogy megfelelően működjenek. Ez magában foglalhatja a kameranevek beállítását, az IP -címeket, az ütemtervek rögzítését és a mozgásérzékelő beállításokat. Az NVR és a kamerák felhasználói kézikönyveiben olvassa el a beállítások konfigurálásának részletes utasításait.

Általános kérdések hibaelhárítása

Ha bármilyen problémával szembesül a telepítési vagy beállítási folyamat során, íme néhány gyakori probléma és megoldás:

• Nincs videójel. Ha a kábelek laza vagy sérültek, próbálja meg cserélni őket.
• Rossz videó minőség: Ezt egy gyenge vagy instabil hálózati kapcsolat okozhatja. Ellenőrizze az Ethernet kábelek jelszilárdságát, és ellenőrizze, hogy más eszközök nem zavarják őket. Előfordulhat, hogy a videó minőségének javítása érdekében módosítania kell a kamera beállításait is.
• A kamerát nem észlelték: Győződjön meg arról, hogy a kamera megfelelően van -e csatlakoztatva az Ethernet kábelhez, és hogy az NVR konfigurálva van -e a kamera észlelésére. Lehet, hogy vissza kell állítania a kamerát vagy az NVR -t a probléma megoldásához.

Az Ethernet kábelek egyéb alkalmazásai

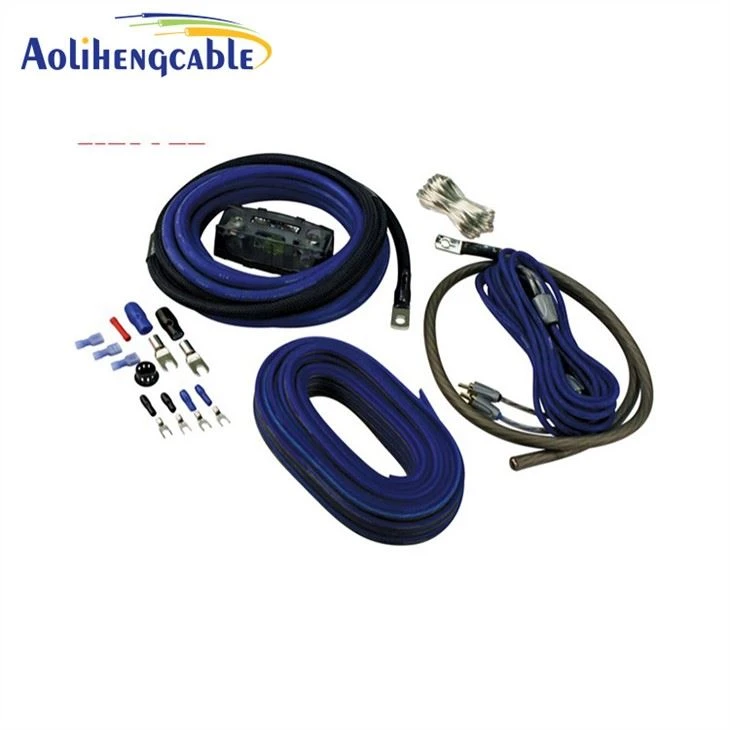

A CCTV rendszerek mellett az Ethernet kábeleket széles körben használják más alkalmazásokban, például otthoni hálózatokban, irodai hálózatokban és ipari automatizálásban. Például,Autó audio kábelkészletfelhasználható az audioeszközök csatlakoztatására egy autóban, miközbenInternetes huzalelengedhetetlen a nagysebességű internet-hozzáférés biztosításához az otthonokban és a vállalkozásokban.

Vegye fel velünk a kapcsolatot az Ethernet kábel igényeivel kapcsolatban

Ha a CCTV rendszer vagy más alkalmazások kiváló minőségű Ethernet kábelei piacán tartózkodik, ne keresse tovább. Tapasztalt Ethernet kábel -beszállítóként számos termékkínálatot kínálunk az Ön egyedi igényeinek és követelményeinek kielégítésére. Kábeleink versenyképes áron vannak, és a minőség és az ügyfélszolgálat iránti elkötelezettségünk támogatja.

Függetlenül attól, hogy DIY rajongó vagy profi telepítő, a sikeres telepítés biztosításához szükséges szakértelemmel és támogatással biztosíthatjuk Önt. Vegye fel velünk a kapcsolatot ma, hogy többet megtudjon termékeinkről és szolgáltatásainkról, és megvitassa az Ethernet kábelkövetelményeit. Bízunk benne, hogy együtt dolgozhatunk Önnel, hogy segítsen a megfigyelési és hálózati céljainak elérésében.
